1. Phân loại củaKính hiển vi điện tử quét
Kính hiển vi điện tử quét có thể được chia thành loại phát xạ điện tử nhiệt và loại phát xạ trường theo các cách tạo electron khác nhau. Dòng sợi được sử dụng cho loại phát xạ điện tử nhiệt chủ yếu là kính hiển vi điện tử dây tóc vonfram. Loại phát xạ trường
Sự khác biệt giữa phát thải trường nóng và phát thải trường lạnh.
2. Phân loại củaKính hiển vi điện tử truyền tải
Kính hiển vi điện tử truyền tải có thể được chia thành loại phát xạ điện tử nhiệt và loại phát xạ trường theo các cách tạo electron khác nhau. Các sợi được sử dụng cho phát xạ nhiệt chủ yếu bao gồm các sợi vonfram và các sợi hexaboride lanthanum. Có hai loại phát xạ trường: phát xạ trường nhiệt và phát xạ trường lạnh.

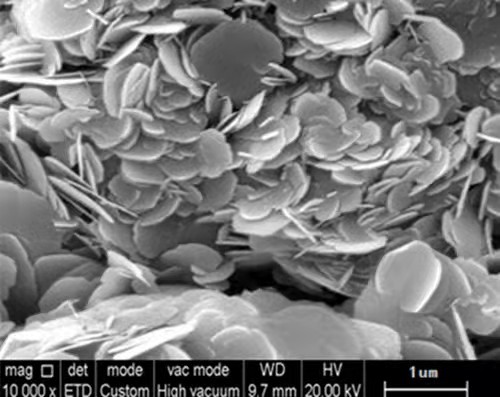

3. Sự tương đồng và khác biệt giữa kính hiển vi điện tử quét và kính hiển vi điện tử truyền tải
Cả hai có các yêu cầu tương tự đối với mẫu: rắn, khô nhất có thể, tự do nhất có thể từ ô nhiễm dầu và kích thước bên ngoài đáp ứng các yêu cầu kích thước của buồng mẫu.
Sự khác biệt là:
(1) Khi chuẩn bị mẫu: Khả năng thâm nhập của các electron TEM rất yếu. Kính hiển vi điện tử truyền tải thường sử dụng các chùm electron năng lượng cao của vài trăm kilovolts, nhưng nó vẫn đòi hỏi phải mài hoặc làm mỏng ion của mẫu hoặc cắt lát cực mỏng đến độ dày quy mô nano micro, là yêu cầu cơ bản nhất. SEM hầu như không yêu cầu chuẩn bị mẫu và cho phép quan sát trực tiếp. Hầu hết các vật liệu không dẫn điện đòi hỏi sản xuất màng dẫn điện (như lớp phủ vàng).
(2) Trên hình ảnh: Trong quá trình chụp ảnh SEM, chùm electron không xâm nhập vào mẫu mà quét bề mặt của nó. Trong quá trình chụp ảnh TEM, chùm electron xâm nhập vào mẫu. Độ phân giải không gian của SEM thường nằm giữa XY-3-6NM,
Độ phân giải không gian của TEM thường có thể đạt 0,1-0,5nm.
4. Yêu cầu độ dày đối với mẫu khi tiến hành thử nghiệm TEM là gì?
Độ dày của mẫu TEM tốt nhất nên dưới 100nm. Nếu nó quá dày, chùm electron không dễ dàng truyền đi, dẫn đến hình ảnh không rõ ràng và hình ảnh kém.
5. Các yêu cầu cho mẫu khi tiến hành thử nghiệm TEM là gì?
-Các mẫu thường được yêu cầu để khô. Nếu mẫu là một dung dịch, nó cần được thả vào một chất nền nhất định (như thủy tinh), sấy khô, sau đó được phun bằng carbon. Nếu bản thân mẫu là dẫn điện, không cần phải phun carbon.
6. Làm thế nào để thực hiện TEM trên các hạt nano trong dung dịch nước?
Các mẫu TEM phải được kiểm tra trong điều kiện chân không cao, trong khi các hạt nano trong dung dịch nước không thể được đo trực tiếp. Thông thường, lưới vi mô hoặc lưới đồng được sử dụng để loại bỏ mẫu và đặt nó vào một trình chiết trước mẫu. Sau khi sấy khô, nó có thể được đặt trong kính hiển vi điện tử để thử nghiệm. Nếu cỡ mẫu nhỏ và chỉ một vài nanomet, hãy sử dụng màng carbon không xốp để múc mẫu.
7. Yêu cầu độ dày đối với các mẫu độ phân giải cao
Khi chụp ảnh TEM có độ phân giải cao, tốt nhất là kiểm soát độ dày mẫu dưới 20nm. Các mẫu mỏng hơn có thể làm giảm tán xạ chùm electron, do đó cải thiện độ phân giải hình ảnh. Đối với các loại bột có đường kính dưới 20nm, chúng có thể được loại bỏ trực tiếp và quan sát trên màng hỗ trợ carbon hoặc lưới vi mô lỗ rỗng nhỏ. Nếu đường kính hạt lớn hơn 20nm, tốt nhất là nhúng nó trước, sau đó sử dụng công nghệ mỏng ion để làm mỏng mẫu đến độ dày phù hợp để quan sát.

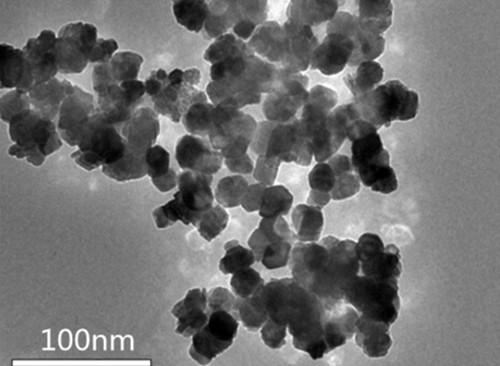

8. Làm thế nào để làm TEM cho các mẫu bột?
Chìa khóa để chuẩn bị các mẫu bột là có một bộ phim hỗ trợ tốt và phân tán bột đều với nồng độ vừa phải. Sau khi màng hỗ trợ hoàn toàn khô, nó nên được đặt vào kính hiển vi điện tử để quan sát để tránh vỡ màng hỗ trợ dưới chiếu xạ chùm electron.
Đính kèm trước một màng hỗ trợ mỏng vào lưới đồng;
Chọn một chất phân tán hợp lý dựa trên các thuộc tính của mẫu bột;
Phân tán bột đều qua siêu âm để tạo thành hệ thống treo;
Đặt dung dịch bột trên lưới đồng bằng phương pháp thả hoặc muỗng và làm khô nó;
Đảm bảo rằng mẫu bột được phân phối đều trên lưới đồng và không có chất gây ô nhiễm;
⑥ Nhẹ nhàng thổi lưới đồng bằng một quả bóng rửa tai để đảm bảo rằng không có bột dễ dàng.
9. Tại sao phun vàng vào các mẫu không dẫn điện hoặc dẫn điện kém?
Hình ảnh SEM là quá trình thu được tín hiệu của các electron thứ cấp và các electron tán xạ ngược thông qua máy dò. Nếu mẫu không dẫn điện hoặc có độ dẫn kém, nó sẽ gây ra sự tích tụ của các electron dư thừa hoặc các hạt tự do trên bề mặt của mẫu không thể được hướng dẫn kịp thời. Sau một mức độ nhất định, các hiện tượng sạc và xả lặp đi lặp lại sẽ xảy ra, cuối cùng ảnh hưởng đến việc truyền tín hiệu điện tử, gây biến dạng hình ảnh, biến dạng, lắc và các hiện tượng khác. Sau khi phun vàng, độ dẫn của bề mặt mẫu sẽ được tăng cường, do đó tránh hiện tượng tích lũy.
10. Vàng phun có ảnh hưởng đến hình thái của mẫu không?
Sau khi phun vàng lên bề mặt mẫu, chỉ một vài đến hàng tá nguyên tử vàng được bao phủ trên bề mặt của nó, với độ dày chỉ một vài nanomet cho một tá nanomet, gần như không ảnh hưởng đến hình thái học.
11. Làm thế nào để khử từ bột từ tính?
Bột từ tính có thể được điều chế bằng kính hiển vi điện tử phát xạ trường Zeiss mà không cần khử từ, sau khi chuẩn bị các mẫu bột thông thường. Nếu một số vật liệu từ tính mạnh có hình khối có thể bị khử từ bằng cách sưởi ấm hoặc áp dụng từ trường bên ngoài, có các chất khử từ chuyên dụng trên thị trường.
12. Tại sao các hạt từ tính thường không được phép trải qua kính hiển vi điện tử truyền tải?
Do mẫu cần được thả vào màng hỗ trợ chuyên dụng khi làm vật liệu từ tính, vật liệu từ tính có thể bị thu hút vào ống kính, ảnh hưởng đến độ phân giải TEM và làm ô nhiễm kính hiển vi điện tử.
13. Tại sao các công cụ khác nhau tạo ra các hiệu ứng khác nhau trên cùng một mẫu?
Nếu các tham số camera được đặt tương tự, hiệu ứng sẽ không khác nhau đáng kể. Chỉ các thiết bị khác nhau có cài đặt tham số khác nhau (đầu dò, điện áp, dòng điện, v.v.) trong quá trình chụp và tác động cụ thể của các tham số cần được phân tích dựa trên kết quả chụp.
14. Các kịch bản ứng dụng cụ thể để phun vàng, bạch kim và carbon là gì?
Các mục tiêu kim loại như Au và PT có thể làm tăng độ dẫn, tăng sự tạo ra các electron thứ cấp và các electron tán xạ ngược, có tỷ lệ nhiễu tín hiệu tốt và giảm độ thâm nhập chùm electron, với mục đích thu được hình ảnh chất lượng cao. C vật liệu mục tiêu, phù hợp để phân tích EDS, EBSD, WDS và các thành phần khác.
15. Khi chụp ảnh SEM. Tại sao phun vàng hoặc carbon vào các mẫu không dẫn điện hoặc dẫn điện kém?
Khi được quan sát bằng kính hiển vi điện tử quét, khi chùm tia điện tử tới chạm vào mẫu, sự tích lũy điện tích xảy ra trên bề mặt của mẫu, hình thành các hiệu ứng sạc và xả ảnh hưởng đến việc quan sát và ghi lại hình ảnh. Do đó, trước khi quan sát, nên thực hiện xử lý dẫn điện, chẳng hạn như phun vàng hoặc carbon, để làm cho bề mặt của mẫu dẫn điện.
16. Mẫu không chứa nguyên tố carbon, nhưng kết quả cho thấy nội dung cao hơn 70%, điều này làm lệch quá nhiều so với tình huống thực tế. Làm thế nào để xử lý nó?
Phổ năng lượng không nhạy cảm với các yếu tố có số nguyên tử nhỏ hơn 11 và các lỗi trong carbon, nitơ và oxy là phổ biến. Ngoài ra, ô nhiễm carbon đến từ một loạt các nguồn, chẳng hạn như chất kết dính dẫn điện, tiếp xúc giữa các mẫu và tay, bơm DP, bụi không khí, v.v. Cần chú ý đặc biệt đến sự không phù hợp của các yếu tố ánh sáng như carbon, nitơ và oxy để phân tích phổ năng lượng. Ngoài ra, nếu cần thử nghiệm ánh xạ, có thể có carbon, nitơ và oxy rõ ràng trong nền khác với mẫu, có thể không thể phân biệt được với mẫu, ánh xạ chú ý đặc biệt đến các yếu tố ánh sáng như carbon, nitơ và oxy. Nếu nội dung cao hơn giá trị thực tế, nó có thể giảm một cách giả tạo.
17. Lý do cho kết quả không rõ ràng của vụ bắn hình thái
Độ dẫn điện kém của mẫu dẫn đến kết quả bắn không rõ ràng; Các yêu cầu chụp là quá cao, và bản thân nhạc cụ không thể đáp ứng chúng; Tập trung hoặc loạn thị không được điều chỉnh đúng, điều này thường rất hiếm; Nó cũng liên quan đến cấu hình thiết bị và môi trường cài đặt.
18. Trong hình ảnh SEM của một số mẫu, có thể nhìn thấy các điểm đen chùm tia điện tử rõ ràng. Làm thế nào để loại bỏ các điểm chùm electron trong giao diện?
Các đốm đen chùm electron có thể chỉ ra rằng mẫu tương đối bẩn và có carbon tích lũy. Nên chú ý đến môi trường lưu trữ hoặc tiến hành thử nghiệm kịp thời trên mẫu đã chuẩn bị.
19. Lý do cho mẫu phân tán ethanol lấy hình thái học, cho thấy một lớp phim trên chất nền là gì?
Lý do cho sự xuất hiện giống như một bộ phim là do sự phân tán của ethanol sau đó là phun vàng.
20. Tại sao kính hiển vi điện tử truyền không có màu?
Màu sắc được xác định bởi màu của ánh sáng, nghĩa là tần số của sóng điện từ và ánh sáng của kính hiển vi điện tử không phải là ánh sáng tự nhiên, mà là nguồn ánh sáng chùm electron, vì vậy nó không thể hiển thị màu sắc đầy màu sắc. Kính hiển vi điện tử truyền tải có thể cho thấy các cấu trúc mịn nhỏ hơn 0,2um không thể nhìn thấy rõ ràng dưới kính hiển vi quang học, được gọi là cấu trúc dưới màng cứng hoặc cấu trúc siêu mịn. Để thấy các cấu trúc này rõ ràng, cần phải chọn một nguồn sáng với bước sóng ngắn hơn để cải thiện độ phân giải của kính hiển vi. Năm 1932, Ruska đã phát minh ra kính hiển vi điện tử truyền qua với chùm electron làm nguồn sáng. Bước sóng của chùm electron ngắn hơn nhiều so với ánh sáng nhìn thấy và ánh sáng cực tím, và sóng của chùm electron là
Độ dài tỷ lệ nghịch với căn bậc hai của điện áp của chùm electron phát ra, điều đó có nghĩa là điện áp càng cao, bước sóng càng ngắn. Hiện tại, độ phân giải của TEM có thể đạt 0,2nm và hình ảnh thu được bằng kính hiển vi điện tử là "hình ảnh thang độ xám" phản ánh số lượng electron (tức là độ sáng), không có thông tin màu.
Sat Nano là nhà cung cấp tốt nhất củaBột hợp kim, Bột kim loại,Bột oxit, Bột cacbuaỞ Trung Quốc, chúng tôi không chỉ cung cấp các sản phẩm mà còn có thể cung cấp SEM và TEM và các dịch vụ kỹ thuật khác, nếu bạn có bất kỳ yêu cầu nào, xin vui lòng liên hệ với chúng tôi tại Sales03@satnano.com
